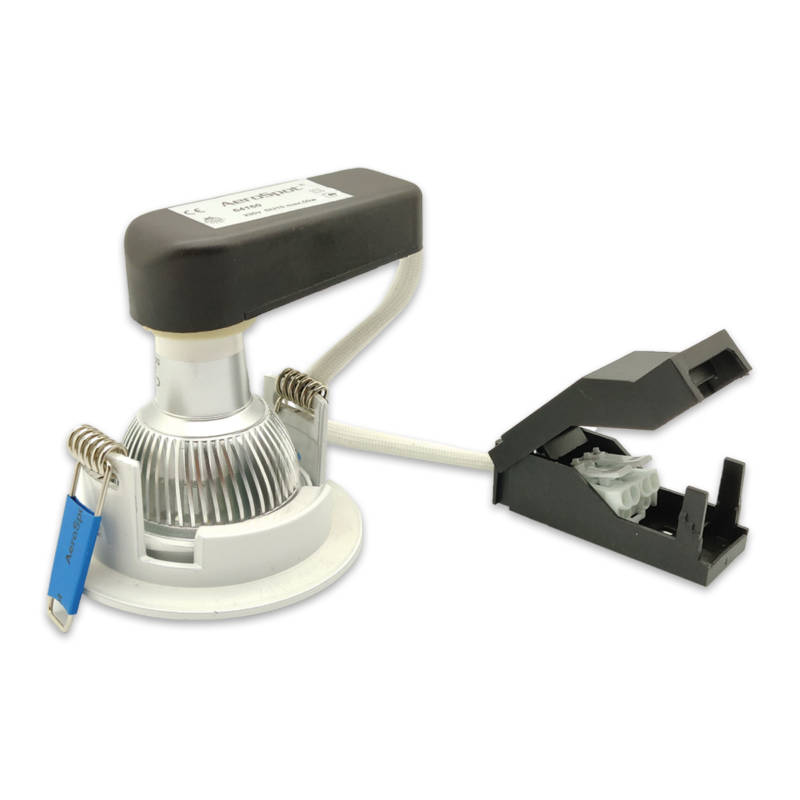

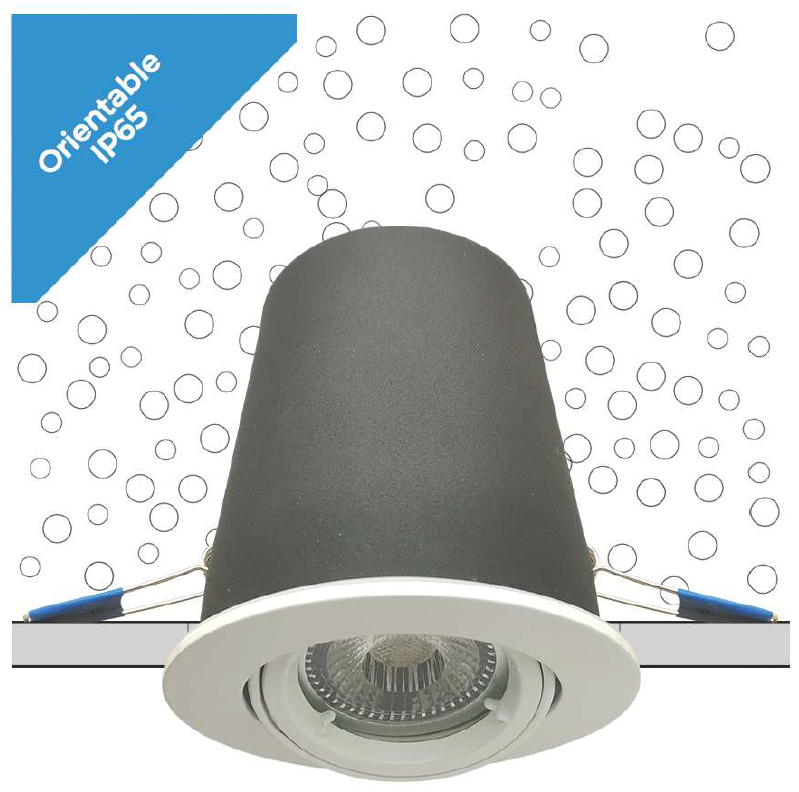

KIT LED IP65 - CONFORME RT2012

Solution pour installation en Plénum "SANS ISOLANT"

Conforme RT2012

Douille SLIM :
Hauteur réduite de 2 cm par rapport à une douille standard

Ressorts renforcés :
Meilleur tenue du spot,meilleur étanchéité à l’air

Connectique :
Automatique avec repiquage

Fixation lampe :
Lampe prise en étau (sans clips), ne peut pas se mettre en travers

IP65 et class II :
Adapté « salle d’eau »

Température de couleur des lampes :
3000K (blanc chaud) ou 4000K (blanc neurte)

Finition des collerettes :
Blanc, Alu, Acier brossé ou Chrome

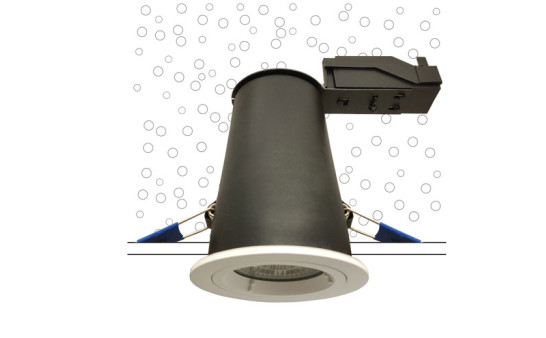

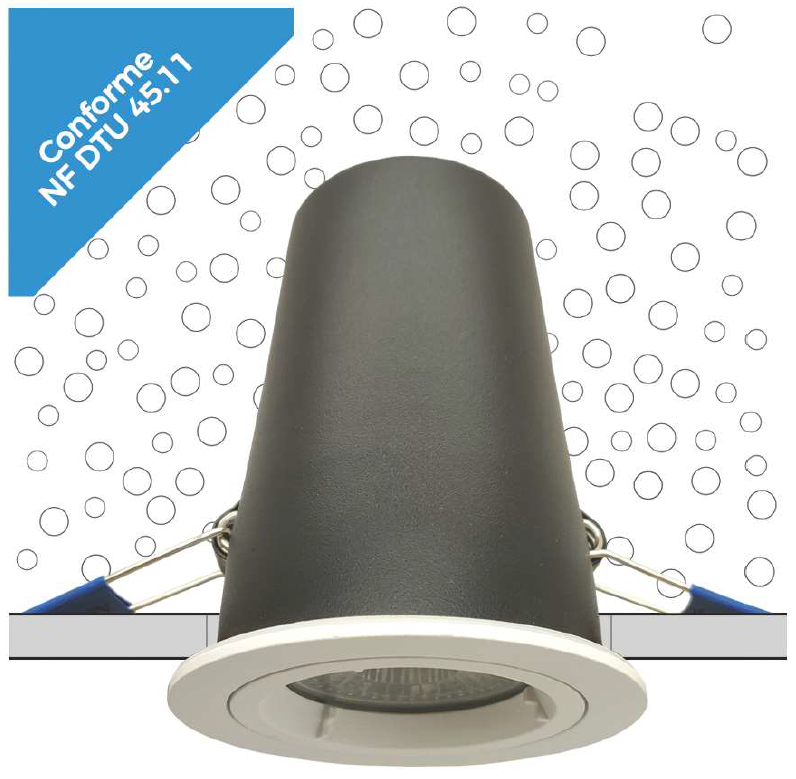

SYSTEME MBF CSTB

Solution pour installation "AVEC ISOLANT"

Conforme RT2012 + CPT 3693 CSTB

Douille GU10 Protect :
Fusible Thermique incorporé

Double conformité :
Conforme RT2012 + Conforme CPT 3693 CSTB

Connectique :
Automatique avec repiquage

Boitier en aluminium à faible inertie :
Recouvrable tous types d’isolants

Ressorts renforcés :
Meilleur tenue du spot
Meilleure étanchéité à l’air

Température de couleur des lampes :
3000K (blanc chaud) ou 4000K (blanc neurte)

Finition des collerettes :
Blanc, Alu, Acier brossé ou Chrome

Lampe STEP DIMMING à variateur intégré

« Click to DIM »
Réglez l’intensité de vos lampes en un clic !

Trois niveaux de luminosité réglables : 100%, 50% et 10%.
Une ambiance lumineuse parfaite en toute circonstance.

• Fonctionne avec tous les interrupteurs ordinaires
• Aucune modification de l’installation électrique
• Gamme 6w GU10 230V – COB Sharp et SMD Epistar

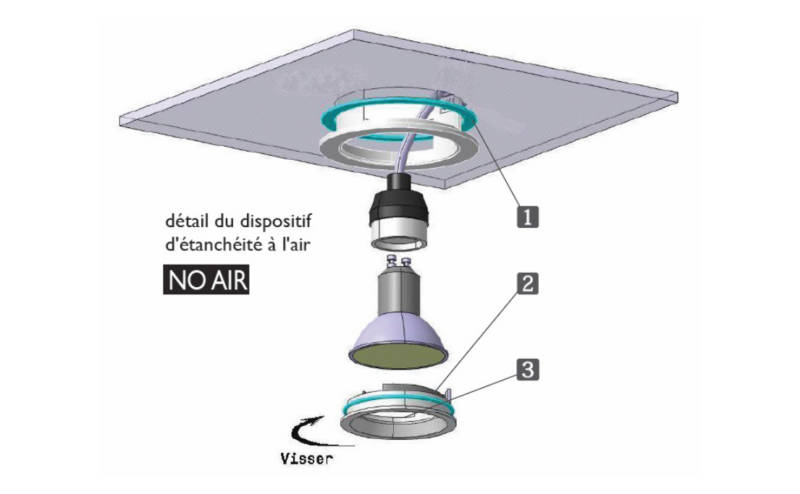

Dispositif NO AIR

Les spots NO AIR  utilisés dans les Kits LED  ont été spécialement conçus pour répondre aux exigences de perméabilité à l’air.

L’étanchéité est assurée par :

  1. Joint entre le spot et le plafond
  2. Joint entre la bague mobile du spot et sa collerette fixe
  3. Verre trempé neutre fixé sur la face avant du spot

Des ressorts spécifiques assurent le parfait maintien du spot sur son support et permettent de supporter la dépression créée par les tests de perméabilités à l’air.

Comment implanter vos spots ?

Vous trouverez ici quelques conseils et recommandations vous permettant de déterminer l’implantation des « Spots ».
C’est assez simple à condition de respecter quelques règles… et de faire preuve de bon sens !
Pour ce faire, il est impératif d’implanter le mobilier dans les différentes pièces.
Chaque pièce étant un lieu de vie différent, nous détaillons ici pièce par pièce.

Séjour

Positionnez les spots au-dessus de la table. Respectez une inter-distance de l’ordre de 1m50 entre chaque spot. Pour des raisons d’ordre esthétique, privilégiez de positionner vos spots « en ligne » et de préférence en nombre impair. Pour cette zone, prévoyez éventuellement des spots à variation de lumière

Circulation

Positionnez les spots de telle sorte qu’ils correspondent à la zone de passage

Salon

Positionnez les spots à proximité du canapé en considérant qu’il s’agit d’une zone de « lecture ». Dans cet esprit vous pouvez réduire l’inter-distance préconisée de 1m50, d’autant plus si vous recourez à la variation de lumière pour cette zone. Pour des raisons d’ordre esthétique, privilégiez de positionner vos spots « en ligne » et de préférence en nombre impair

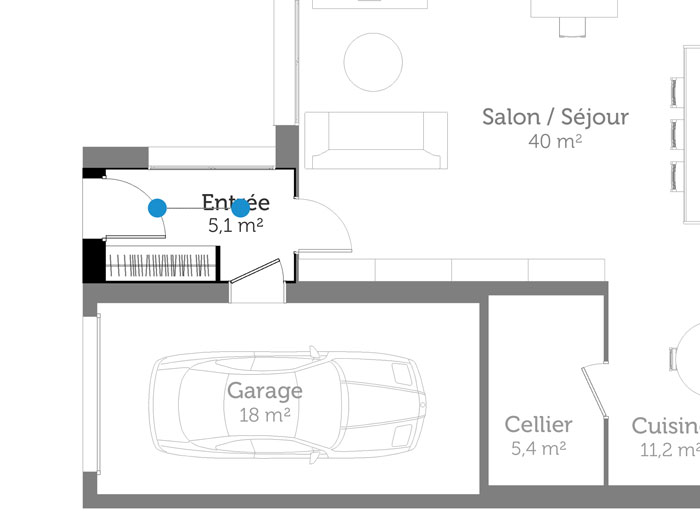

Entrée

Positionnez les spots de telle sorte qu’ils correspondent à la zone de passage

Dans notre cas de figure, un deuxième spot est positionné pour l’éclairage du placard

Chambre

Un spot convient pour l’éclairage général (max. 15m²)

Dans notre cas de figure, deux spots supplémentaires sont positionnés pour l’éclairage des placards

Prévoyez un spot supplémentaire si vous envisagez un coin bureau dans cette pièce

Dans notre cas de figure, il est à prévoir un éclairage complémentaire en tête de lit, telle que des lampes à poser…

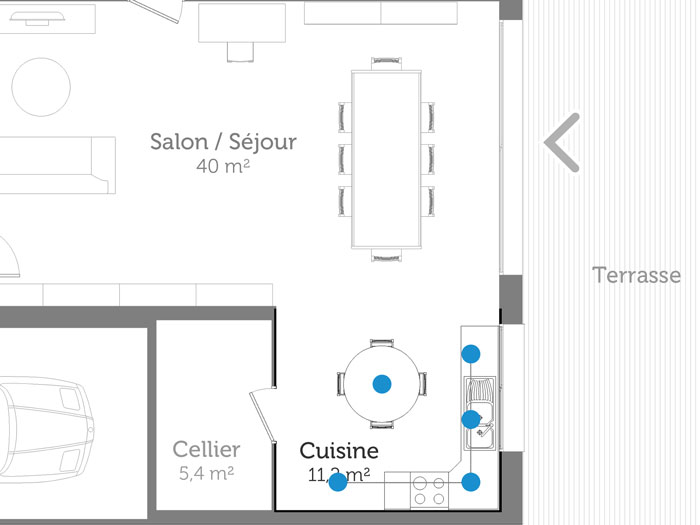

Cuisine

Positionnez les spots au-dessus de la table.

Dans notre cas de figure, un spot convient pour une table de quatre personnes, au-delà prévoyez deux spots et plus, en respectant une inter-distance de l’ordre de 1m50 entre chaque spot

Positionnez des spots au dessus du plan de travail, notamment au-dessus de l’évier

Pour l’espace « table », prévoyez éventuellement des spots à variation de lumière

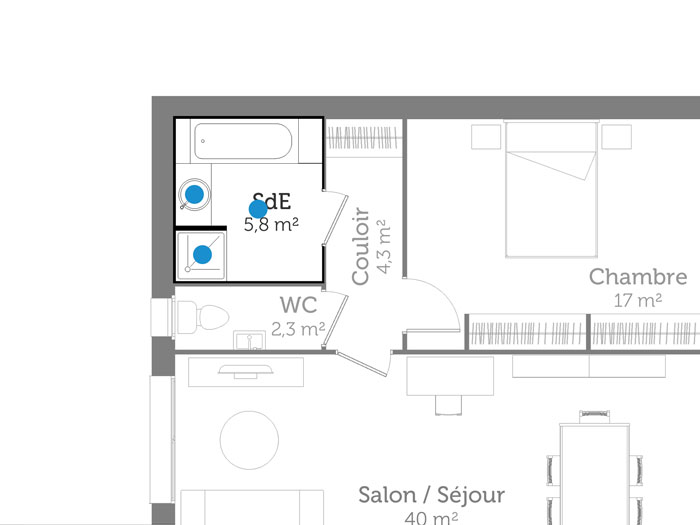

Salle de bains

Un spot convient pour l’éclairage général (max. 8m²)

Positionnez les spots au-dessus des vasques (1 spot par vasque)

Positionnez un spot au-dessus du receveur de douche

Dans notre cas de figure, il est à prévoir un éclairage complémentaire pour le miroir, intégré dans le miroir ou en applique…
Si l’éclairage ainsi apporté est jugé suffisant, vous pouvez vous dispenser des spots positionnés au-dessus des vasques

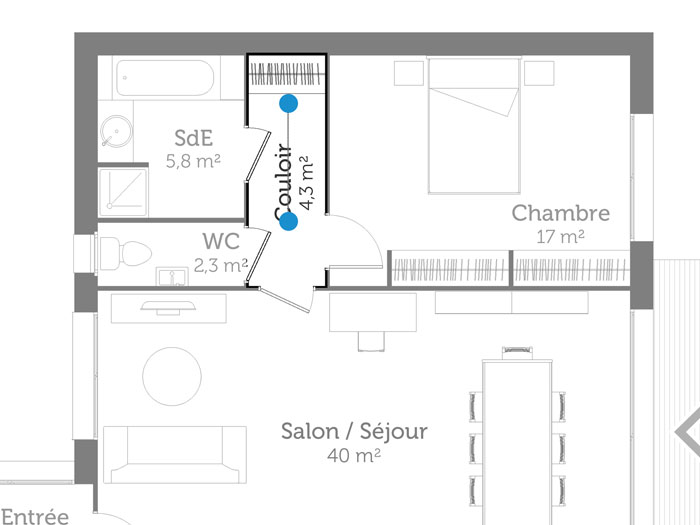

Couloir

Une inter-distance de 2m entre chaque spot convient pour cette zone de passage

Dans notre cas de figure, un deuxième spot est positionné pour l’éclairage du placard

Spot étanche à l'air

Retrouvez ici notre documentation
